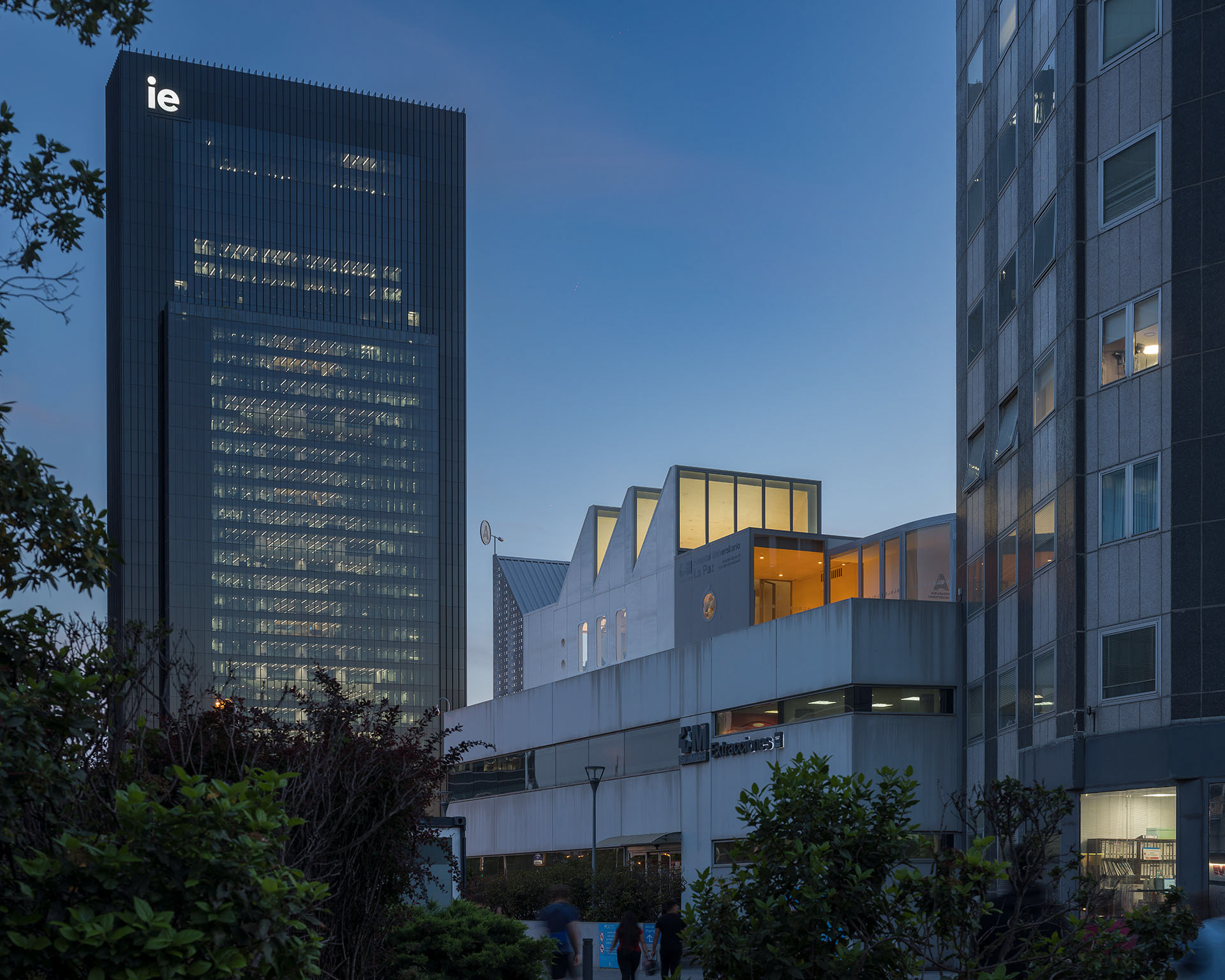

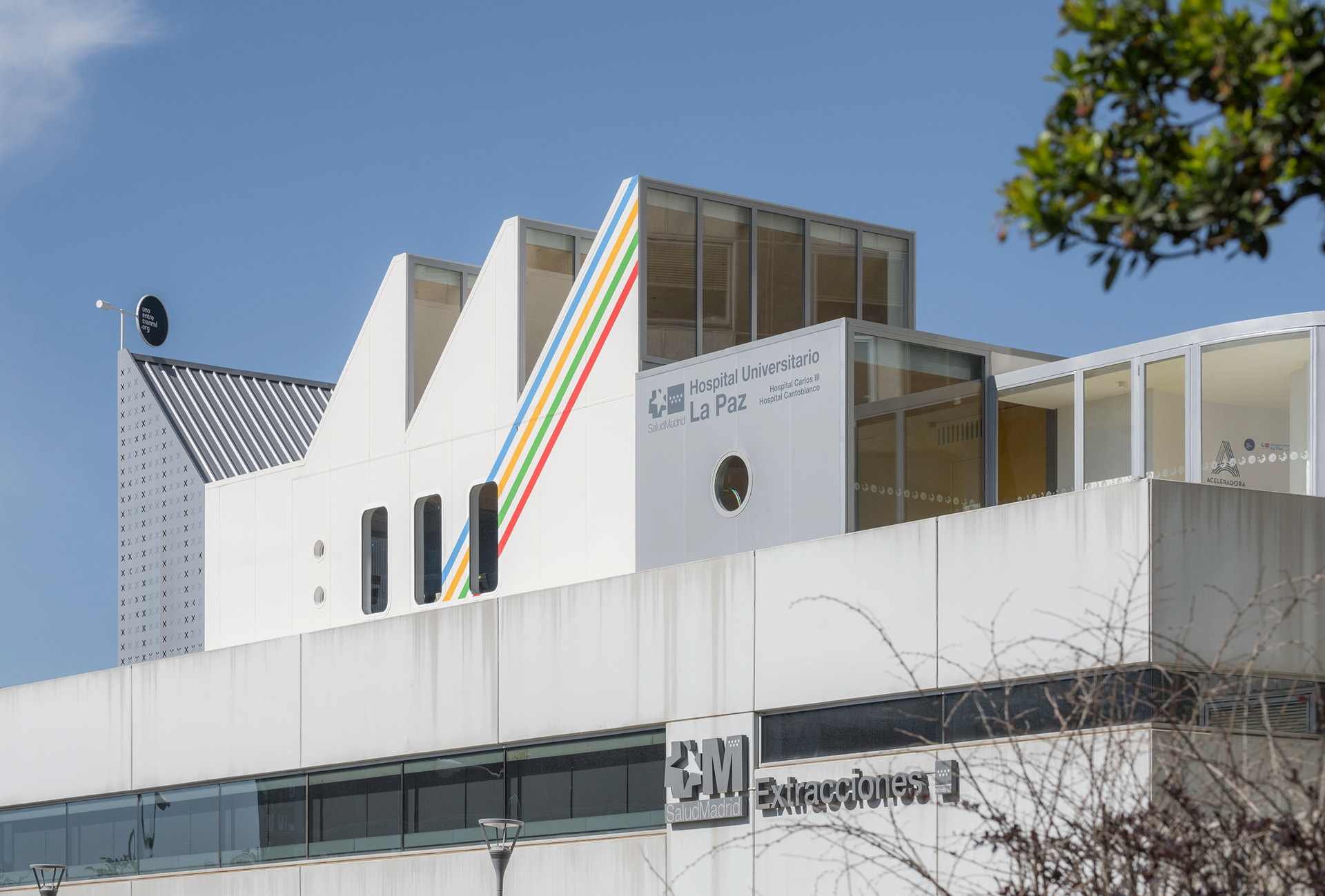

Vista desde la calle
Un espacio terapéutico
La Aceleradora de la Paz de Madrid es el primero de una serie de pabellones industrializados
que se implementarán en diversos hospitales españoles con un propósito inédito en nuestro
panorama sanitario. Parte de un proyecto de investigación de la fundación unoentrecienmil
—promotora del proyecto— cuyos resultados han demostrado que el ejercicio físico puede
ayudar a acelerar la curación del cáncer infantil un 17%, incrementar las posibilidades de
supervivencia, atenuar los efectos secundarios del tratamiento y mejorar su autoestima y
calidad de vida. En la Aceleradora, niños y niñas de distintas edades con esta enfermedad,
podrán hacer ejercicio como parte de un programa terapéutico no farmacológico, y así influir
positivamente en su recuperación. La actividad física de los pacientes se registra mediante
dispositivos que recaban datos para obtener evidencias científicas que mejorarán su
tratamiento.
La Aceleradora de la Paz de Madrid es el primero de una serie de pabellones industrializados
que se implementarán en diversos hospitales españoles con un propósito inédito en nuestro
panorama sanitario. Parte de un proyecto de investigación de la fundación unoentrecienmil
—promotora del proyecto— cuyos resultados han demostrado que el ejercicio físico puede
ayudar a acelerar la curación del cáncer infantil un 17%, incrementar las posibilidades de
supervivencia, atenuar los efectos secundarios del tratamiento y mejorar su autoestima y
calidad de vida. En la Aceleradora, niños y niñas de distintas edades con esta enfermedad,
podrán hacer ejercicio como parte de un programa terapéutico no farmacológico, y así influir
positivamente en su recuperación. La actividad física de los pacientes se registra mediante
dispositivos que recaban datos para obtener evidencias científicas que mejorarán su
tratamiento.

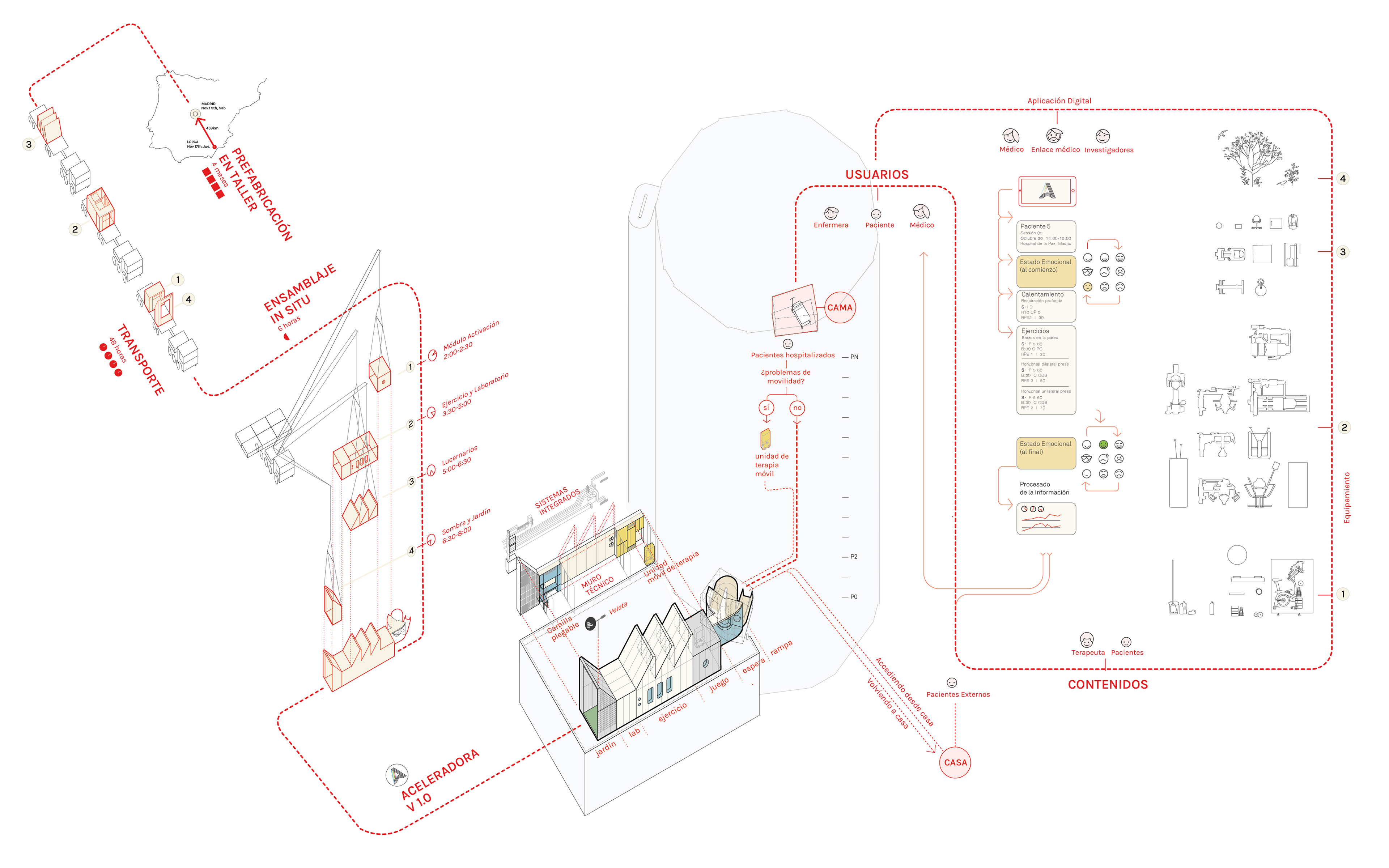

Co-producción transdisciplinar
El proceso de producción de conocimiento que culmina en este proyecto ha involucrado a
numerosos agentes: investigadores, personal médico, antropólogos, diseñadores gráficos,
programadores, constructores y arquitectos. El resultado final es deudor de todos ellos.
Comenzó con la elaboración de la secuencia de acciones y experiencias necesarias para
todos aquellos implicados en el hospital, desde la estancia de los pacientes en planta hasta la
integración del ejercicio físico en el tratamiento hospitalario y la construcción de una
experiencia óptima para todos. Para ello, desde Innuba, un equipo de antropólogos
desarrolló una serie de entrevistas a pacientes, sus familias y a técnicos sanitarios e
investigadores. A partir de este estudio, se elaboró el mapa que describiría todas las acciones
necesarias para llevar a cabo el proyecto a lo largo de este trayecto por los agentes
involucrados, y dio comienzo la elaboración del proyecto arquitectónico que les diera
acogida.
El proceso de producción de conocimiento que culmina en este proyecto ha involucrado a
numerosos agentes: investigadores, personal médico, antropólogos, diseñadores gráficos,
programadores, constructores y arquitectos. El resultado final es deudor de todos ellos.
Comenzó con la elaboración de la secuencia de acciones y experiencias necesarias para
todos aquellos implicados en el hospital, desde la estancia de los pacientes en planta hasta la
integración del ejercicio físico en el tratamiento hospitalario y la construcción de una
experiencia óptima para todos. Para ello, desde Innuba, un equipo de antropólogos
desarrolló una serie de entrevistas a pacientes, sus familias y a técnicos sanitarios e
investigadores. A partir de este estudio, se elaboró el mapa que describiría todas las acciones
necesarias para llevar a cabo el proyecto a lo largo de este trayecto por los agentes
involucrados, y dio comienzo la elaboración del proyecto arquitectónico que les diera
acogida.
Salir del hospital
La Aceleradora se coloca sobre una cubierta del Hospital de La Paz, junto a la entrada
principal y conectada con al torre de materno-infantil. Es un espacio exterior pero al tiempo
también un nuevo interior que incorpora técnicas e imaginarios favorables a la recuperación.
Los pacientes pueden abandonar por un momento los rígidos protocolos temporales y
espaciales y la monotonía del edificio principal, para internarse en un lugar con una
organización espacial y material alternativas.
principal y conectada con al torre de materno-infantil. Es un espacio exterior pero al tiempo
también un nuevo interior que incorpora técnicas e imaginarios favorables a la recuperación.
Los pacientes pueden abandonar por un momento los rígidos protocolos temporales y
espaciales y la monotonía del edificio principal, para internarse en un lugar con una
organización espacial y material alternativas.
Planta
Rampa de acceso
Seis episodios
La Aceleradora es una secuencia de espacios contiguos. Cada uno de ellos se dedica a una
actividad concreta y tiene cualidades materiales y lumínicas ligeramente diferentes. Todos
conforman un espacio único y visualmente accesible. Desde el lugar de contacto entre el
pabellón y la torre del hospital, hasta la terraza ajardinada, la secuencia de episodios del
pabellón constituye una experiencia cuidadosamente coordinada y adaptada a las
necesidades de todos los que la usan, desde los pacientes hasta sus familias y el personal
que les atiende.
El espacio de conexión de la Aceleradora con el hospital, en la segunda planta de la torre, es
una rampa de madera que zigzaguea desde el corredor perimetral hasta el umbral en la
fachada de la torre. La irrupción de los volúmenes curvos de madera de arce en el interior del
hospital es una introducción a la materialidad que el visitante encontrará en el resto de
interiores del pabellón y constituye una clara invitación a entrar. Al final del primer tramo de
la rampa, un óculo perfora la fachada para ofrecer una primera mirada al interior del
pabellón, del otro lado de la pared blanca.
La rampa conduce a una sala de espera, el primer espacio fuera de la torre, que permite a los

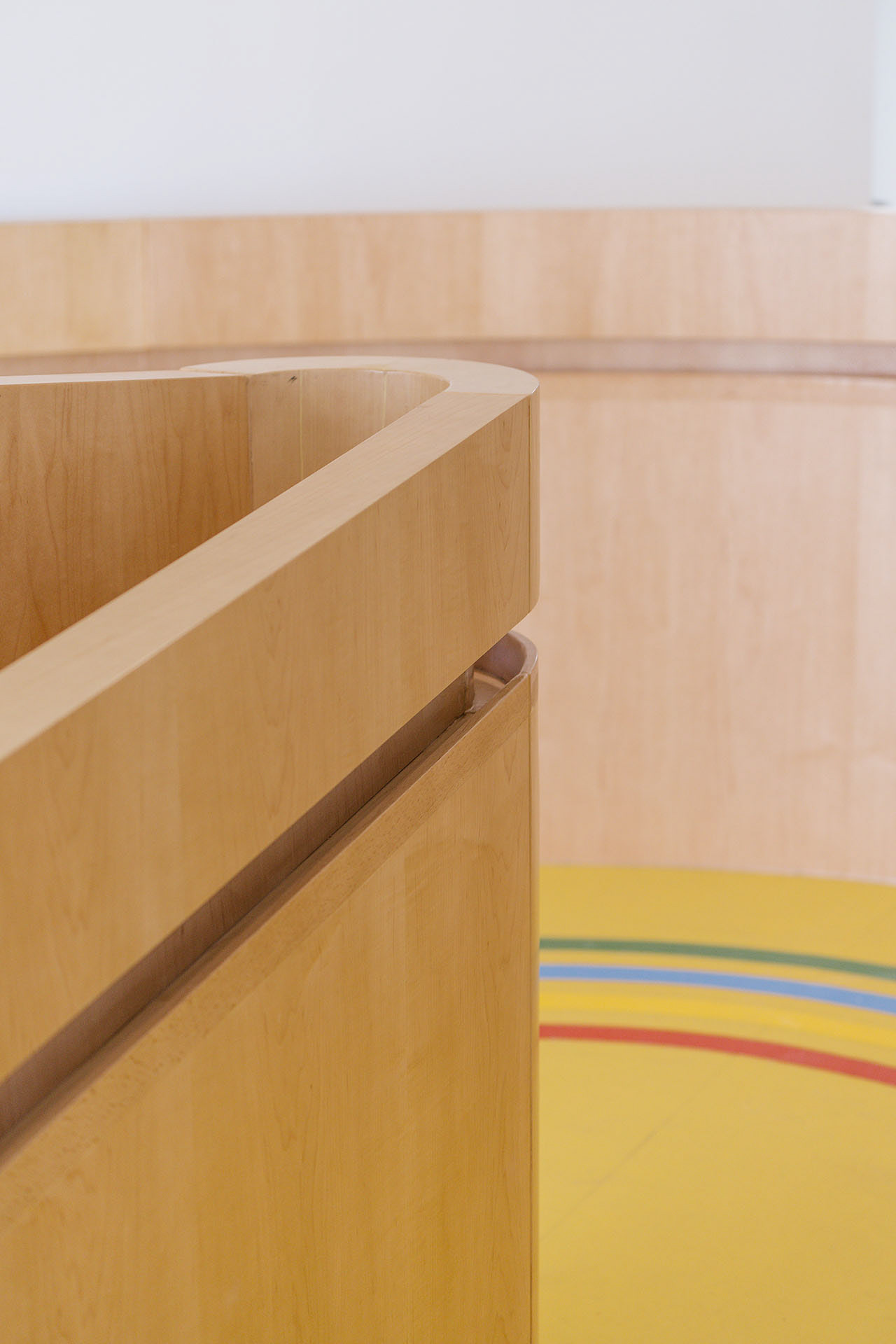

pacientes y sus acompañantes sentarse en un banco semicircular desde el que pueden ver la
plaza de acceso del hospital y los espacios de ejercicio. Su geometría curva resuelve el
contacto entre la rampa y el pabellón principal.
La Aceleradora es una secuencia de espacios contiguos. Cada uno de ellos se dedica a una
actividad concreta y tiene cualidades materiales y lumínicas ligeramente diferentes. Todos
conforman un espacio único y visualmente accesible. Desde el lugar de contacto entre el
pabellón y la torre del hospital, hasta la terraza ajardinada, la secuencia de episodios del
pabellón constituye una experiencia cuidadosamente coordinada y adaptada a las
necesidades de todos los que la usan, desde los pacientes hasta sus familias y el personal
que les atiende.
El espacio de conexión de la Aceleradora con el hospital, en la segunda planta de la torre, es
una rampa de madera que zigzaguea desde el corredor perimetral hasta el umbral en la
fachada de la torre. La irrupción de los volúmenes curvos de madera de arce en el interior del
hospital es una introducción a la materialidad que el visitante encontrará en el resto de
interiores del pabellón y constituye una clara invitación a entrar. Al final del primer tramo de
la rampa, un óculo perfora la fachada para ofrecer una primera mirada al interior del
pabellón, del otro lado de la pared blanca.
La rampa conduce a una sala de espera, el primer espacio fuera de la torre, que permite a los
pacientes y sus acompañantes sentarse en un banco semicircular desde el que pueden ver la
plaza de acceso del hospital y los espacios de ejercicio. Su geometría curva resuelve el
contacto entre la rampa y el pabellón principal.
El ejercicio físico se realiza en los dos siguientes espacios. El primero, justo a continuación de
la sala de espera, está dedicado al ejercicio informal y es accesible a cualquier hora del día.
En este lugar, la Aceleradora también ofrece una solución para aquellos pacientes que no

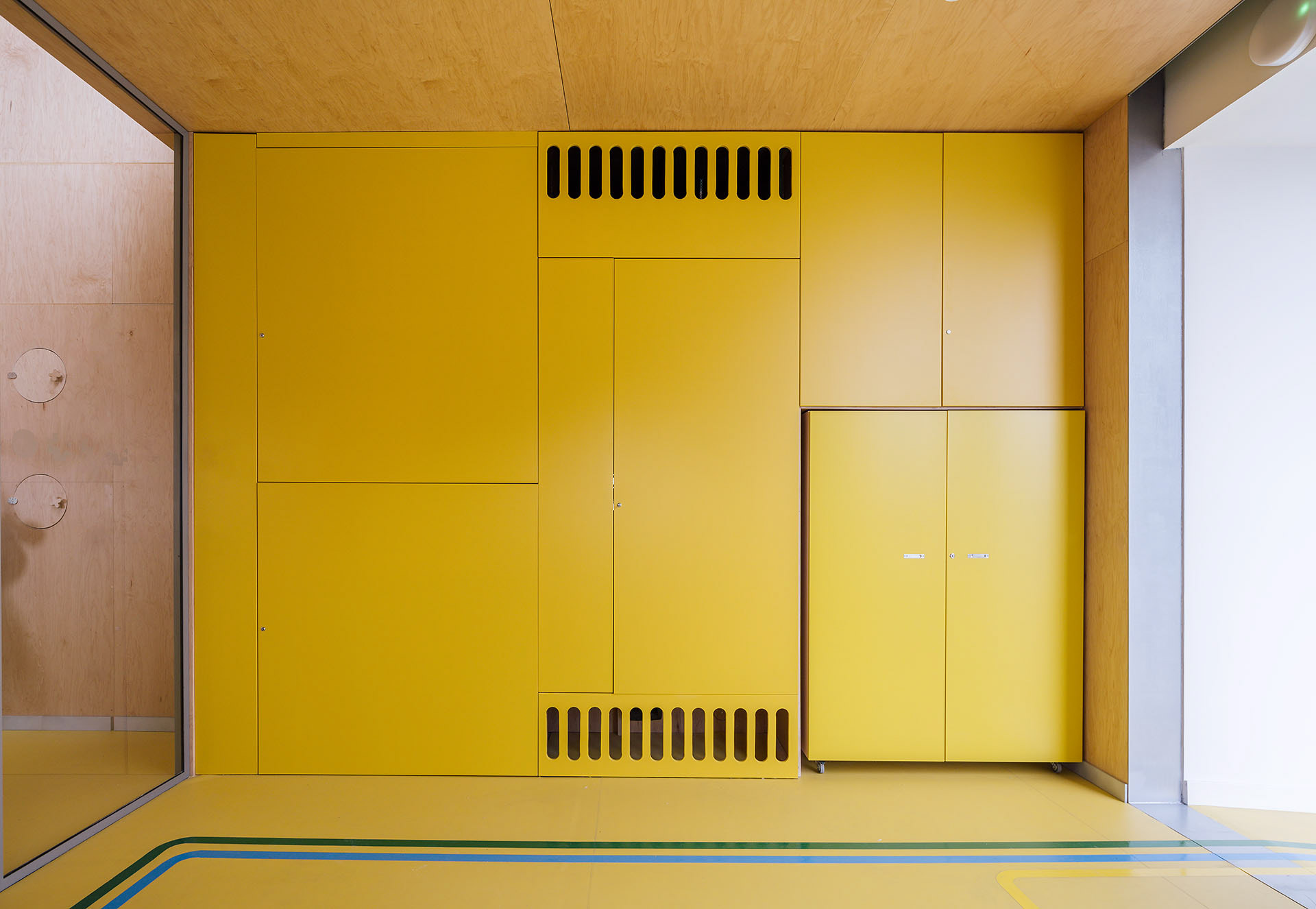

pueden desplazarse hasta su interior. Un gran mueble rodante, que contiene el material
necesario para los ejercicios, se desengancha del armario para trasladarse hasta la
habitación.
La segunda sala, de dimensiones mayores e iluminada con tres lucernarios orientados a
norte, contiene las máquinas para el ejercicio supervisado.
A continuación, el laboratorio contiene la maquinaria necesaria para registrar los avances de
la investigación. Una camilla desplegable permite examinar a los pacientes.
la sala de espera, está dedicado al ejercicio informal y es accesible a cualquier hora del día.
En este lugar, la Aceleradora también ofrece una solución para aquellos pacientes que no
pueden desplazarse hasta su interior. Un gran mueble rodante, que contiene el material
necesario para los ejercicios, se desengancha del armario para trasladarse hasta la
habitación.
La segunda sala, de dimensiones mayores e iluminada con tres lucernarios orientados a
norte, contiene las máquinas para el ejercicio supervisado.
A continuación, el laboratorio contiene la maquinaria necesaria para registrar los avances de
la investigación. Una camilla desplegable permite examinar a los pacientes.
El último espacio de esta secuencia es una terraza exterior cubierta, orientada a sur, que
protege al laboratorio de la incidencia del sol en verano, y que contiene un pequeño jardín de
especies autóctonas.
protege al laboratorio de la incidencia del sol en verano, y que contiene un pequeño jardín de
especies autóctonas.
Alzado principal y sección longitudinal
Atmósfera natural
Todos estos ámbitos, que constituyen un sólo recinto separado por mamparas de vidrio,
están acabados con madera contrachapada de arce. El uso de este material, de la vegetación
y el modo en que se administra la iluminación natural contribuyen a construir una atmósfera
de calma y acogida, propicia para la recuperación de los pacientes.
En las últimas décadas una serie de estudios empíricos han investigado cómo el uso de
componentes naturales —igual que sucede en las experiencias en la naturaleza al aire libre—,
contribuyen a nuestro bienestar. Desde el punto de vista biofílico y evolutivo, los humanos
han desarrollado una sensibilidad innata por la convivencia con otros seres vivos, y, en
consecuencia, por materiales naturales como la madera. Casi todo el mundo está de acuerdo
en que la madera es bella, y se siente atraído por ella. La madera es un material vivo, que
cambia con el tiempo y con el que desplegamos vínculos inmediatos. Otro de los elementos
importantes para el bienestar es la vegetación, introducida en el módulo exterior y visible
desde los espacios de ejercicio.
Todos estos ámbitos, que constituyen un sólo recinto separado por mamparas de vidrio,
están acabados con madera contrachapada de arce. El uso de este material, de la vegetación
y el modo en que se administra la iluminación natural contribuyen a construir una atmósfera
de calma y acogida, propicia para la recuperación de los pacientes.
En las últimas décadas una serie de estudios empíricos han investigado cómo el uso de
componentes naturales —igual que sucede en las experiencias en la naturaleza al aire libre—,
contribuyen a nuestro bienestar. Desde el punto de vista biofílico y evolutivo, los humanos
han desarrollado una sensibilidad innata por la convivencia con otros seres vivos, y, en
consecuencia, por materiales naturales como la madera. Casi todo el mundo está de acuerdo
en que la madera es bella, y se siente atraído por ella. La madera es un material vivo, que
cambia con el tiempo y con el que desplegamos vínculos inmediatos. Otro de los elementos
importantes para el bienestar es la vegetación, introducida en el módulo exterior y visible
desde los espacios de ejercicio.
Laboratorio

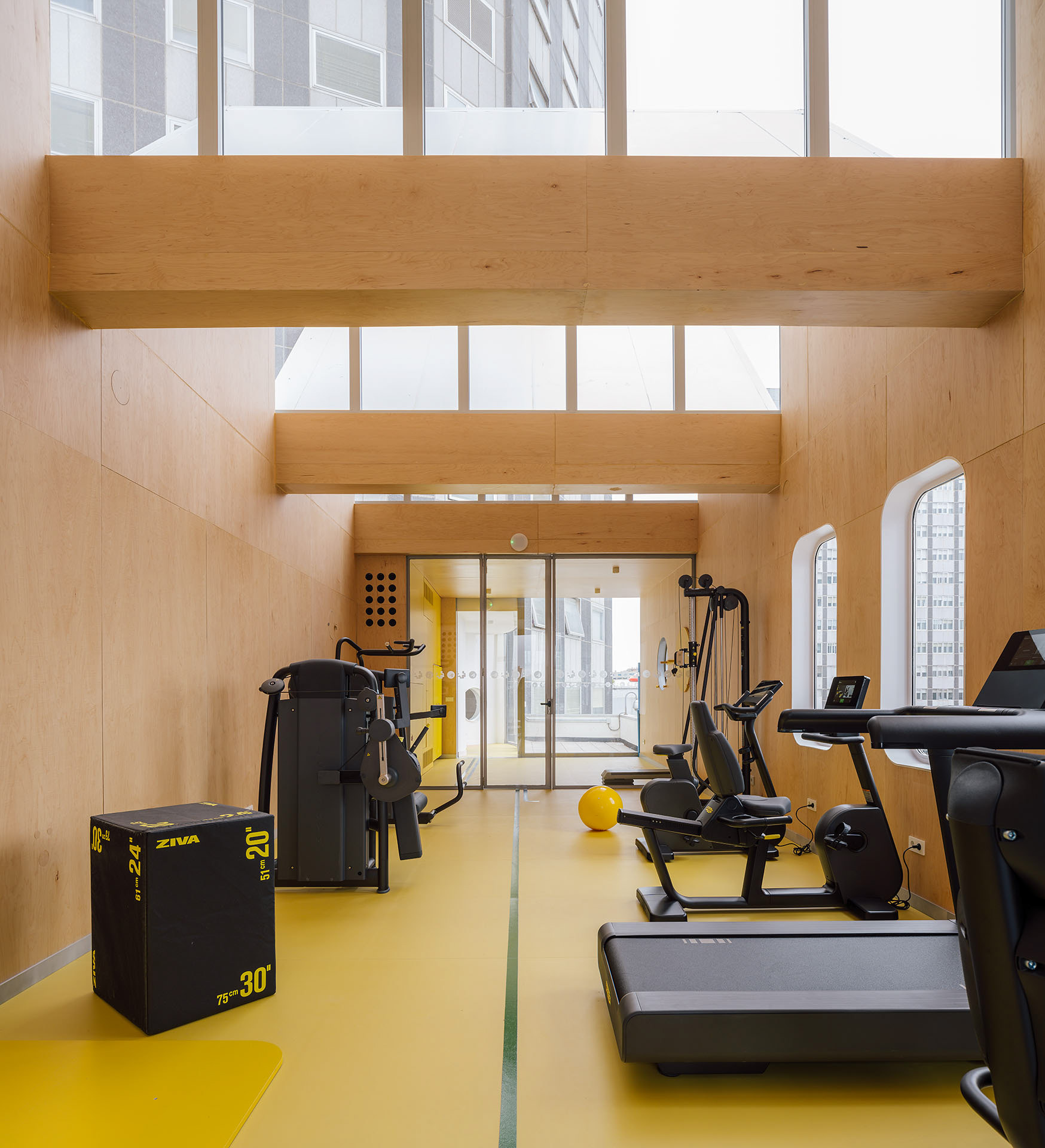

Interior zona de ejercicio
Interior zona de activación
Contraventana giratoria
Contraventana hueco

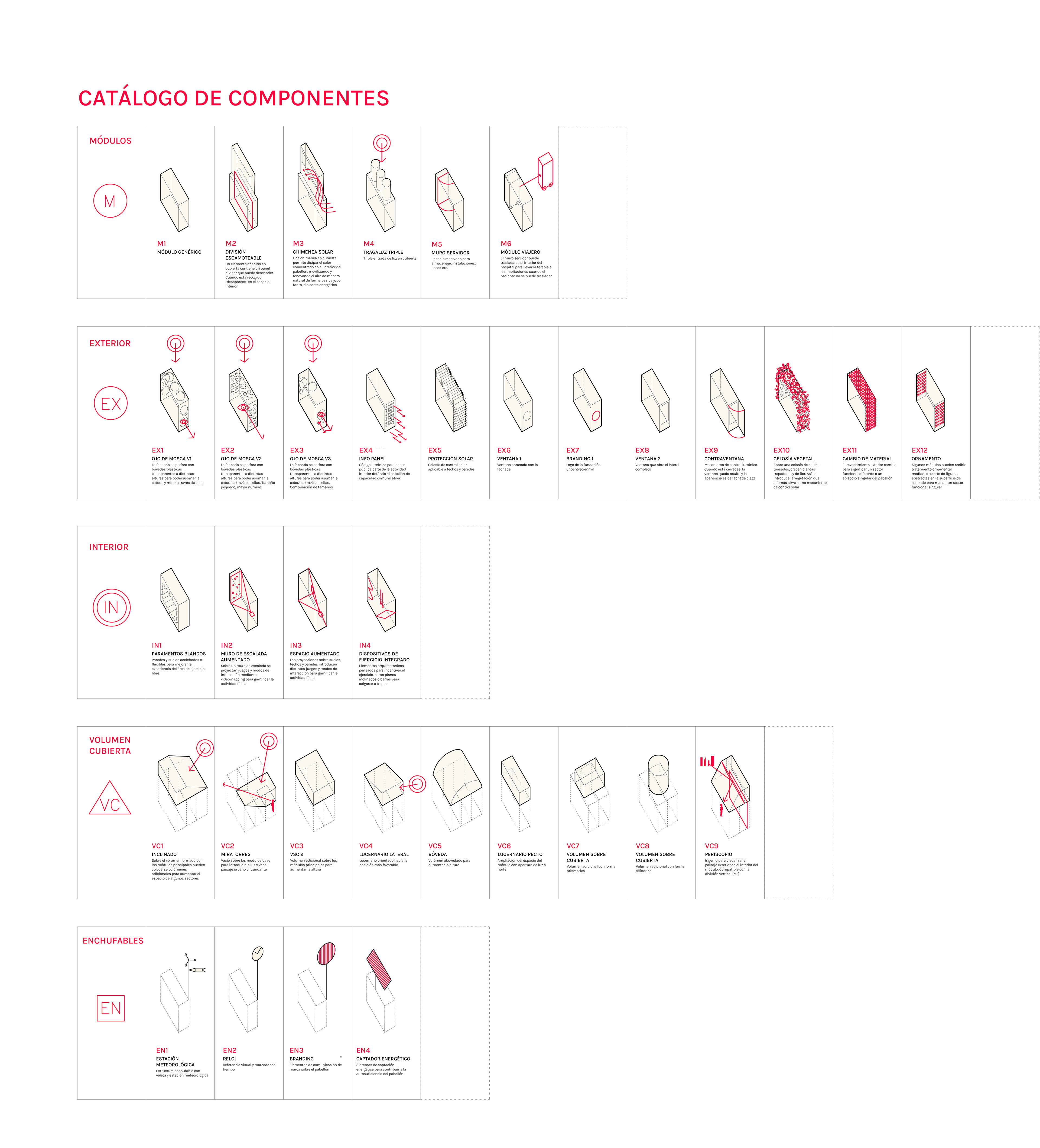

Sistema constructivo
La necesidad futura de implementar estos espacios de investigación en diferentes hospitales
dio lugar a un entendimiento del proyecto como sistema combinatorio. A partir de un
catálogo de unidades dimensionales, acabados interiores y exteriores, de una serie de
dispositivos de control de luz y otros “enchufables”, cada proyecto se planteará como la
selección y combinación de una serie de unidades pre-diseñadas. Cada Aceleradora, por
tanto, formará parte de una familia común de soluciones, adaptada en cada caso a las
necesidades del la ubicación.
En concordancia con este planteamiento, se adoptaron sistemas constructivos
industrializados y prefabricados. Con estructura metálica, panel sandwich y tableros en
contrachapado de madera en el interior, los distintos módulos se construyeron en una nave
lo largo de dos meses. A continuación se transportaron por módulos en tres camiones. Tras
un viaje de dos días, los módulos llegaron al hospital de la Paz, donde se ensamblaron en diez
horas.
La necesidad futura de implementar estos espacios de investigación en diferentes hospitales
dio lugar a un entendimiento del proyecto como sistema combinatorio. A partir de un
catálogo de unidades dimensionales, acabados interiores y exteriores, de una serie de
dispositivos de control de luz y otros “enchufables”, cada proyecto se planteará como la
selección y combinación de una serie de unidades pre-diseñadas. Cada Aceleradora, por
tanto, formará parte de una familia común de soluciones, adaptada en cada caso a las
necesidades del la ubicación.
En concordancia con este planteamiento, se adoptaron sistemas constructivos
industrializados y prefabricados. Con estructura metálica, panel sandwich y tableros en
contrachapado de madera en el interior, los distintos módulos se construyeron en una nave
lo largo de dos meses. A continuación se transportaron por módulos en tres camiones. Tras
un viaje de dos días, los módulos llegaron al hospital de la Paz, donde se ensamblaron en diez
horas.
En planta, el pabellón resuelve las necesidades de almacenamiento mediante un muro
equipado en el lado oeste. Además, esta fachada es más gruesa para contener todas las
instalaciones necesarias. Los sistemas de climatización emergen al interior mediante
perforaciones en los tableros de madera.
Se ha perseguido la máxima autonomía del pabellón, que contiene todo el cuerpo de
instalaciones en su interior, y sólo se conecta a la red existente de agua, la electricidad y los
equipado en el lado oeste. Además, esta fachada es más gruesa para contener todas las
instalaciones necesarias. Los sistemas de climatización emergen al interior mediante
perforaciones en los tableros de madera.
Se ha perseguido la máxima autonomía del pabellón, que contiene todo el cuerpo de
instalaciones en su interior, y sólo se conecta a la red existente de agua, la electricidad y los
gases medicinales del hospital. El tramo del muro equipado del jardín agrupa las grandes
máquinas de climatización.
Todas las ventanas de la fachada a la plaza del hospital son fijas. La ventilación cruzada se
resuelve mediante óculos ciegos que, al abrirse en las dos fachadas largas, garantizan una
adecuada renovación del aire.
máquinas de climatización.
Todas las ventanas de la fachada a la plaza del hospital son fijas. La ventilación cruzada se
resuelve mediante óculos ciegos que, al abrirse en las dos fachadas largas, garantizan una
adecuada renovación del aire.
Veleta
Armario Instalaciones
Una mascota
Si el interior de la Aceleradora está concebido para reforzar en la medida de lo posible la
voluntad terapéutica del programa de investigación, al exterior persigue comunicarse de
manera global con aquellos que recorran la zona. La forma del proyecto explicita su carácter
combinatorio, y transmite cierta idea de ligereza y facilidad. Por otra parte, su geometría
contrasta deliberadamente con su entorno inmediato y denota esa voluntad de distinguirse
del tejido hospitalario y de oficinas que lo rodea. Finalmente, el pabellón incluye dos de los
“enchufables” del catálogo general: una veleta y unas bandas de colores sobre la fachada.
Estos super-gráficos, que añaden un carácter bidimensional y comunicativo a la
arquitectura, se integran en sus principios formativos, restan gravedad y aportan una
dimensión doméstica y accesible al proyecto.
Si el interior de la Aceleradora está concebido para reforzar en la medida de lo posible la
voluntad terapéutica del programa de investigación, al exterior persigue comunicarse de
manera global con aquellos que recorran la zona. La forma del proyecto explicita su carácter
combinatorio, y transmite cierta idea de ligereza y facilidad. Por otra parte, su geometría
contrasta deliberadamente con su entorno inmediato y denota esa voluntad de distinguirse
del tejido hospitalario y de oficinas que lo rodea. Finalmente, el pabellón incluye dos de los
“enchufables” del catálogo general: una veleta y unas bandas de colores sobre la fachada.
Estos super-gráficos, que añaden un carácter bidimensional y comunicativo a la
arquitectura, se integran en sus principios formativos, restan gravedad y aportan una
dimensión doméstica y accesible al proyecto.
Vista exterior de la Aceleradora
Mapa de proceso y elementos
Más información sobre la aceleradora
Video del montaje de la Aceleradora
2024. Premios de Arquitectura CSCAE. Premio Nueva Bauhaus. Finalista
2024. Advanced Architecture Award. Rebuild. Proyecto de construcción industrializada- Off Site construction. Finalista
Arquitectos: Juan Elvira and Clara Murado (Murado & Elvira Arquitectos)
Colaboradores: Alejandro Fuentes Arias, Miguel Guerrero Zarco, Claudia Berenguer, Giacomo Bua.
Promotor: Fundación unoentrecienmil
Estructura: Bernabeu Ingenieros
Instalaciones: Axiom
Aparejador: Alfonso del Castillo
Aparejador: Alfonso del Castillo
Fotografías: Imagen Subliminal (Miguel de Guzmán y Rocío Romero)
Identidad Corporativa: Zoe Barceló
